DER - Diagrama Entidade-Relacionamento
O Diagrama de Entidade-Relacionamento (DER) é uma representação gráfica que tem como objetivo modelar a estrutura lógica de um banco de dados. Ele descreve os dados que serão armazenados e como esses dados se relacionam entre si, servindo como uma etapa fundamental no processo de desenvolvimento de sistemas.
O DER criado para o nosso jogo Ragnarok - MUD é representado abaixo, com suas respectivas versões.
Versão Atualizada: DER

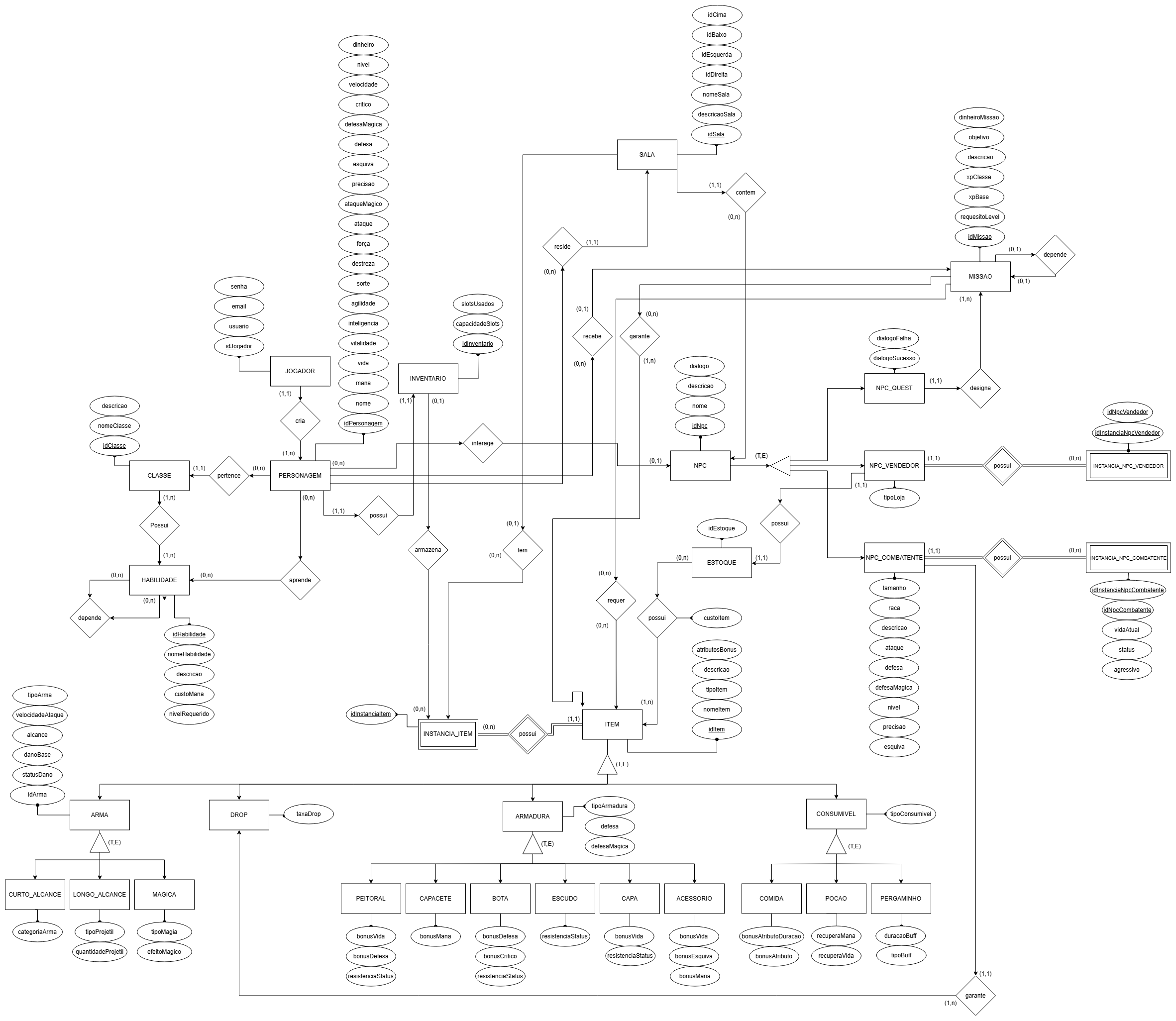

Figura 2: DER 2.0 - Ragnarok
Fonte: Autores
- Pela extensão do diagrama, recomenda-se abrir também o arquivo PDF do DER.
Versão 1:
Diagrama de Entidade Relacionamento

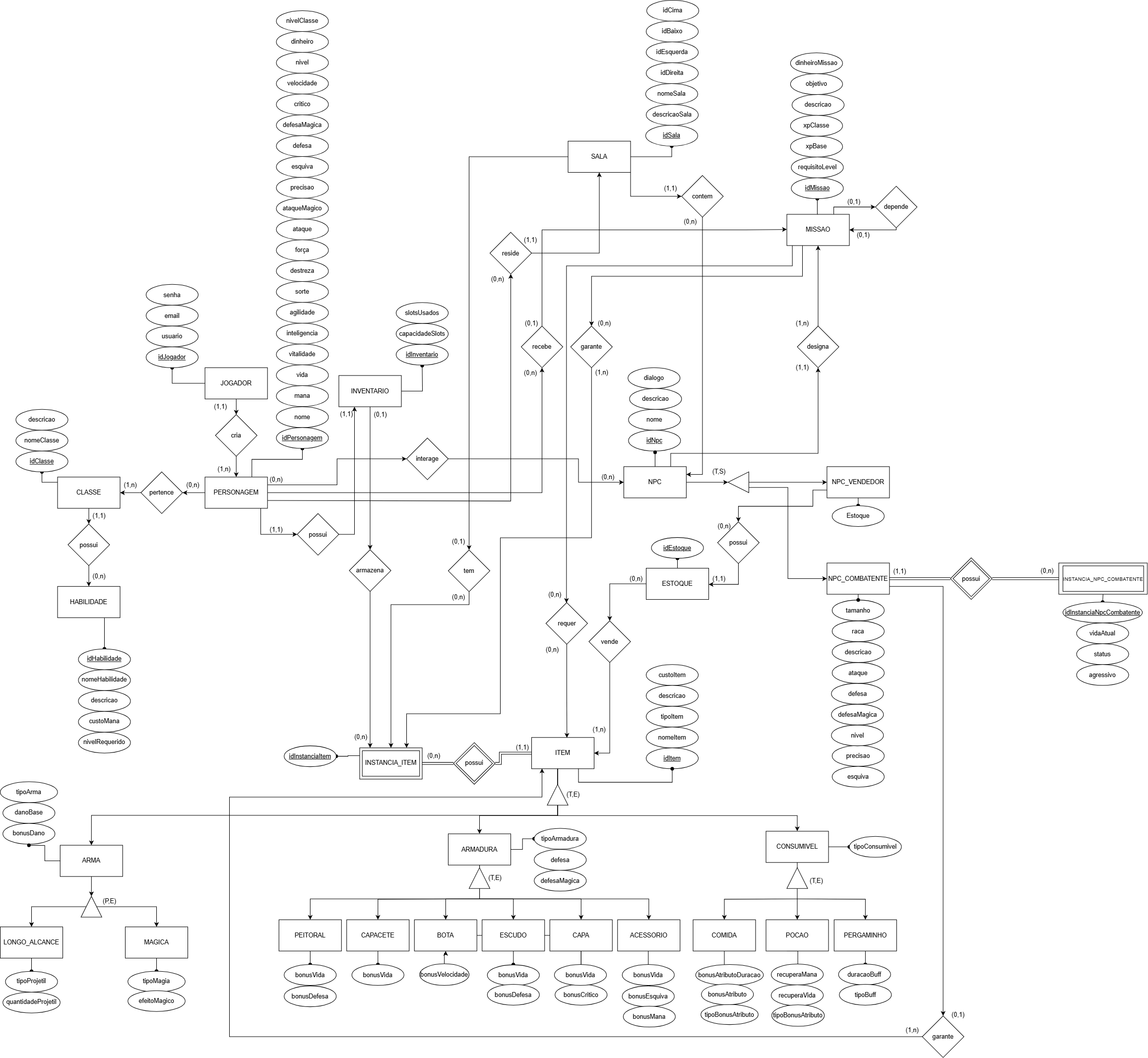

Figura 1: DER 1.0 - Ragnarok
Fonte: Autores
Histórico de Versão
| Versão | Data | Descrição | Autor(es) | Revisor(es) |
|---|---|---|---|---|
1.0 | 29/04/2025 | Criação de documento | Danilo Naves | Cauã Araujo |
1.1 | 01/05/2025 | Primeira versão de entrega - DER | Cauã Araujo, Danilo Naves, Ian Costa, Kauã Richard | Amanda Cruz, Felipe Motta |
1.2 | 02/05/2025 | Correção no diagrama e na padronização do documento | Amanda Cruz, Felipe Motta, Cauã Araujo | Ian Costa |
2.0 | 10/06/2025 | Segunda versão do DER | Amanda Cruz, Felipe Motta, Cauã Araujo, Ian Costa | Kauã Richard |
2.1 | 14/06/2025 | Correções finais e adição de PDF | Amanda Cruz | Kauã Richard |
