Dicionário de Dados

Introdução

Segundo Elmasri e Navathe1, a modelagem conceitual é uma etapa essencial no desenvolvimento de uma aplicação de banco de dados bem-sucedida. Essa fase abrange o design de estruturas e restrições do banco de dados, além da criação de programas que realizam consultas e atualizações. A modelagem conceitual não apenas facilita a compreensão e o planejamento do banco de dados, mas também garante que as operações sejam eficientes e seguras.

Objetivo

Este documento tem como objetivo detalhar as tabelas, colunas e relacionamentos do banco de dados no contexto do modelo de dados físico. Ele descreve cada entidade do sistema, suas restrições e as relações entre elas, conforme definido no processo de modelagem conceitual. A representação gráfica deste modelo pode ser visualizada no artefato de Diagrama Entidade-Relacionamento (DER), que serve como base para a implementação deste dicionário de dados.

Tabelas e Relações

Dicionário de Dados

Aqui, colocamos as tabelas do dicionário de dados usando o excel.

Tabelas e Relações

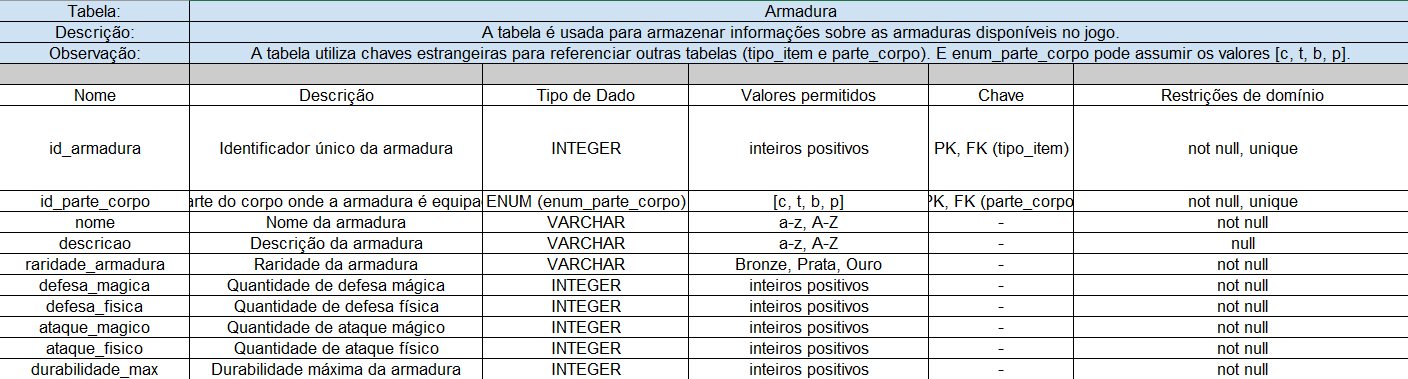

Tabela: Armadura

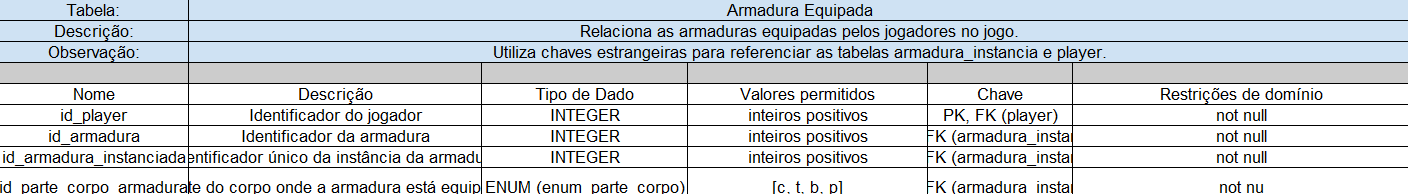

Tabela: Armadura equipada

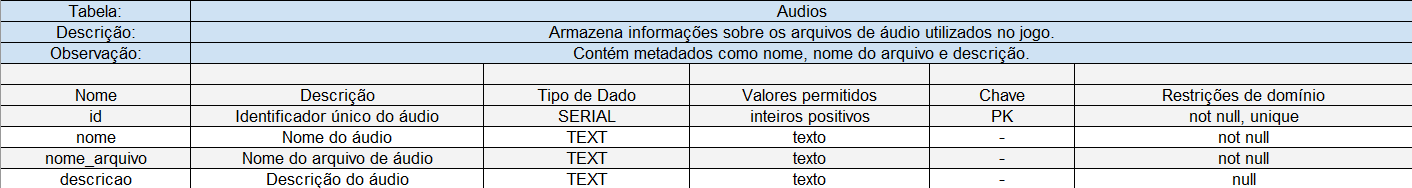

Tabela: Audios

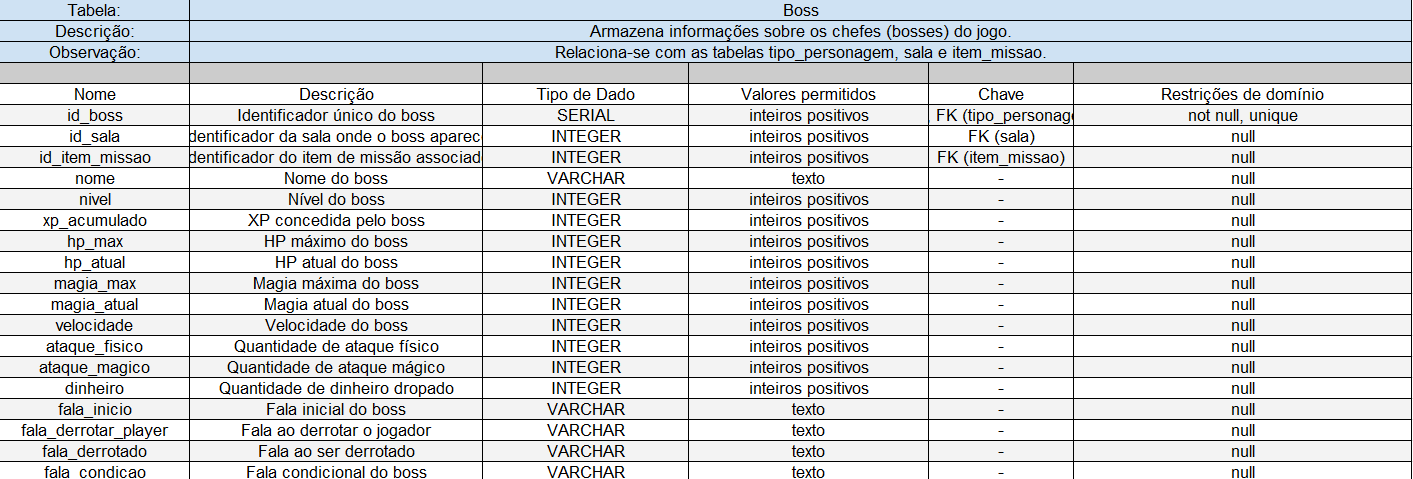

Tabela: Boss

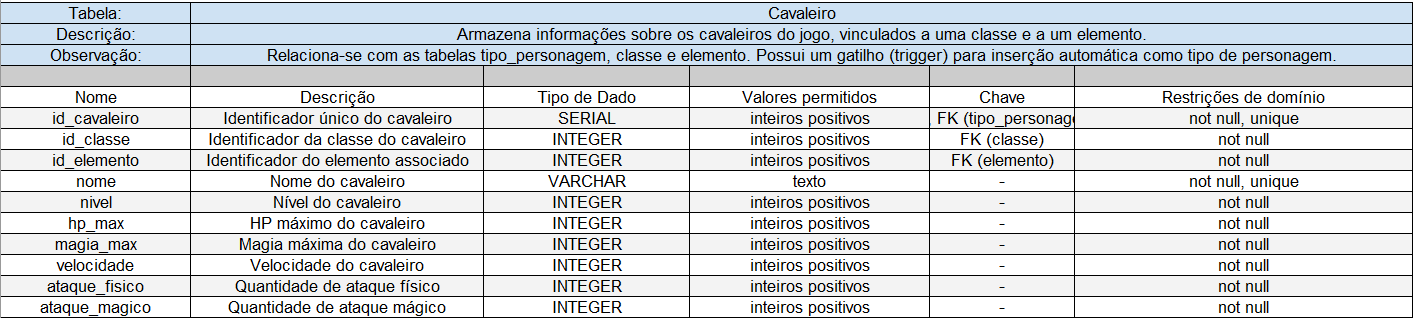

Tabela: Cavaleiro

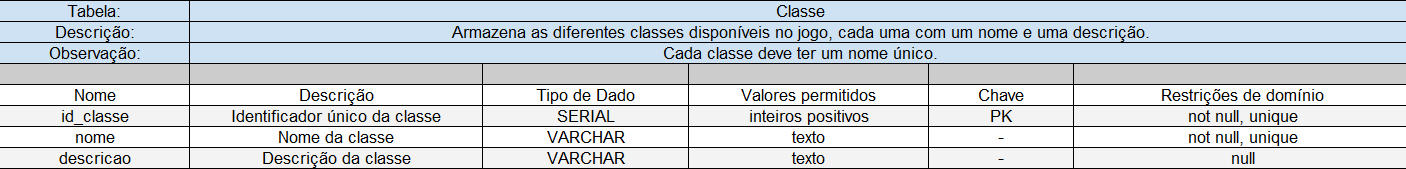

Tabela: Classe

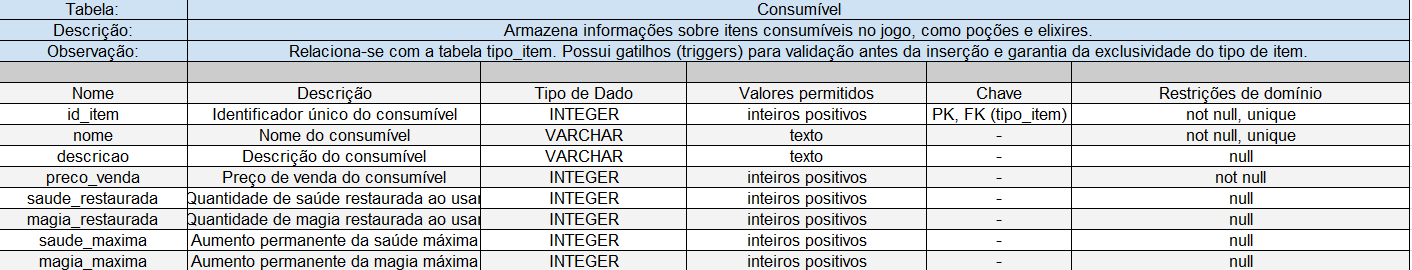

Tabela: Consumível

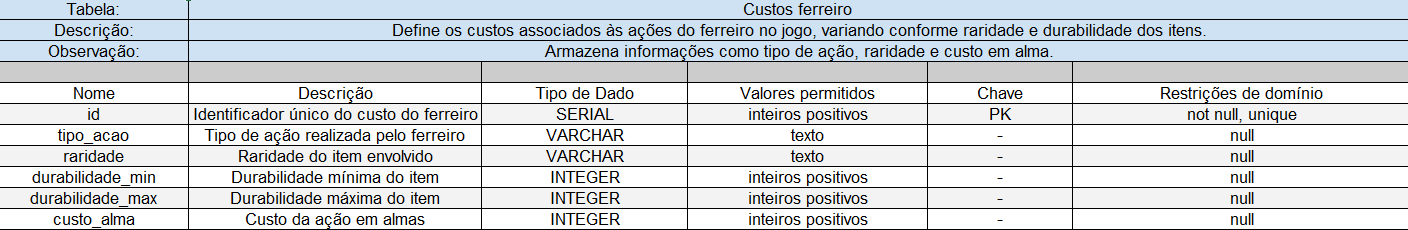

Tabela: Custos ferreiro

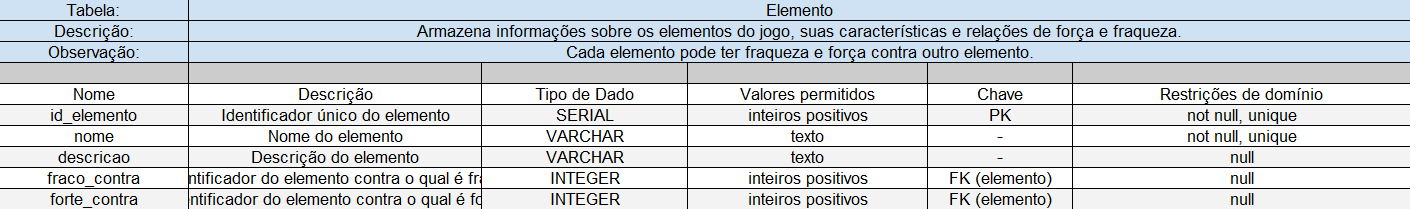

Tabela: Elemento

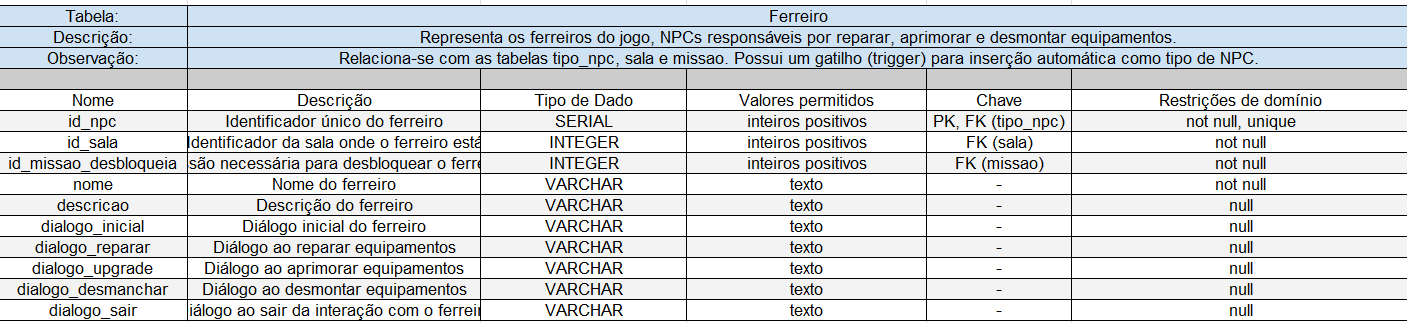

Tabela: Ferreiro

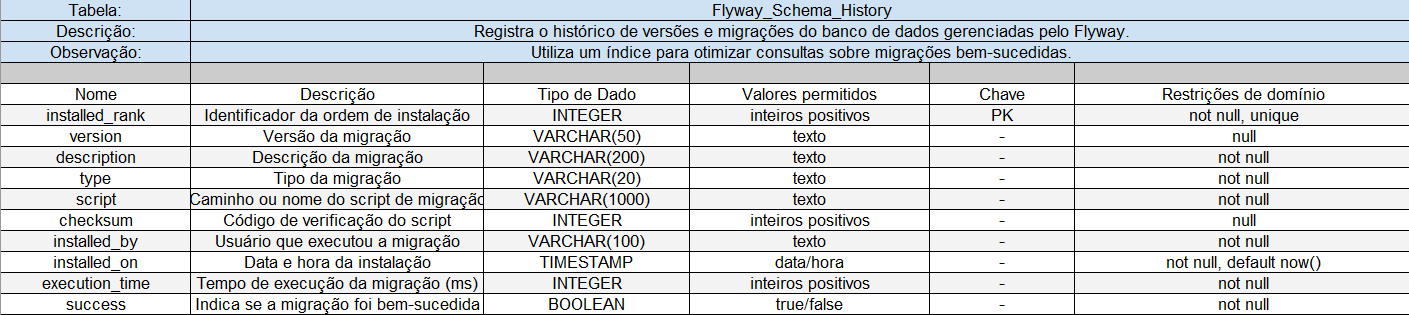

Tabela: Flyway_Schema_History

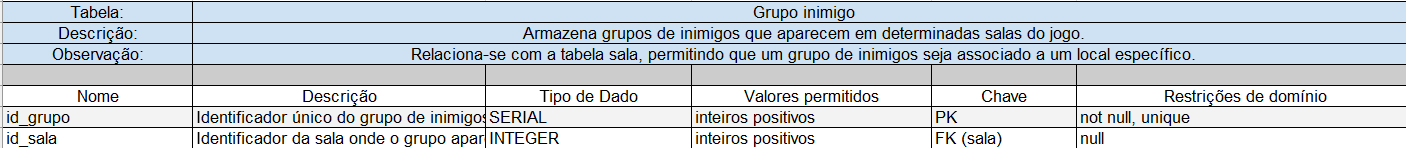

Tabela: Grupo inimigo

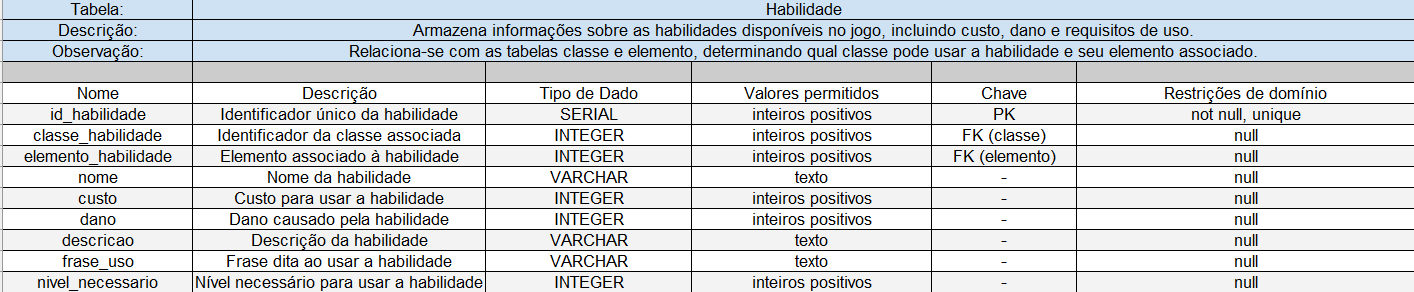

Tabela: Habilidade

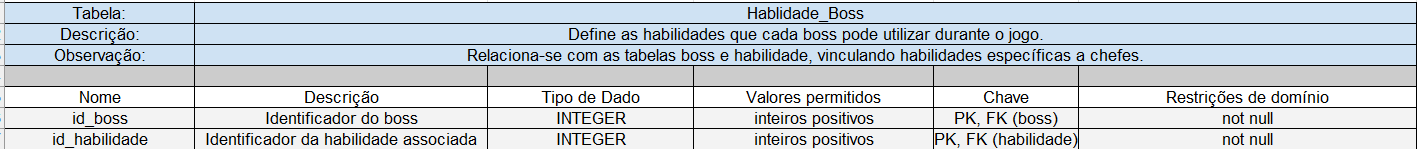

Tabela: Habilidade Boss

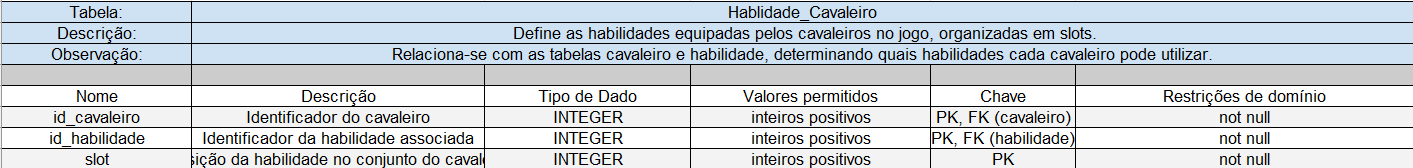

Tabela: Habilidade Cavaleiro

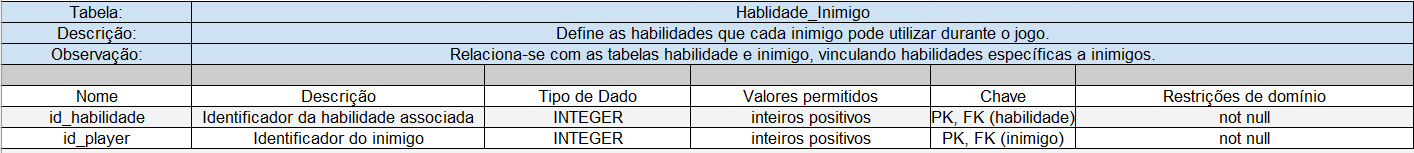

Tabela: Habilidade inimigo

Tabela: Habilidade Player

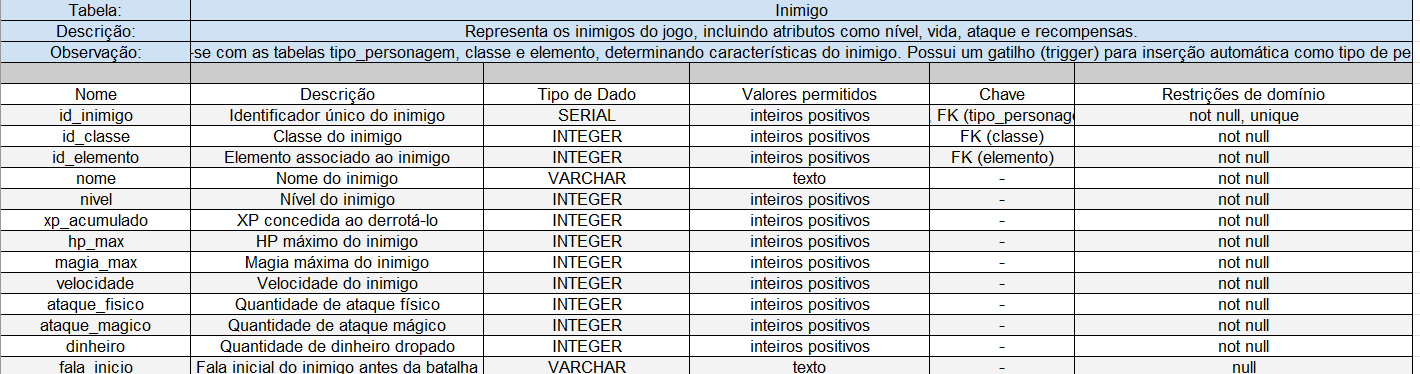

Tabela: inimigo

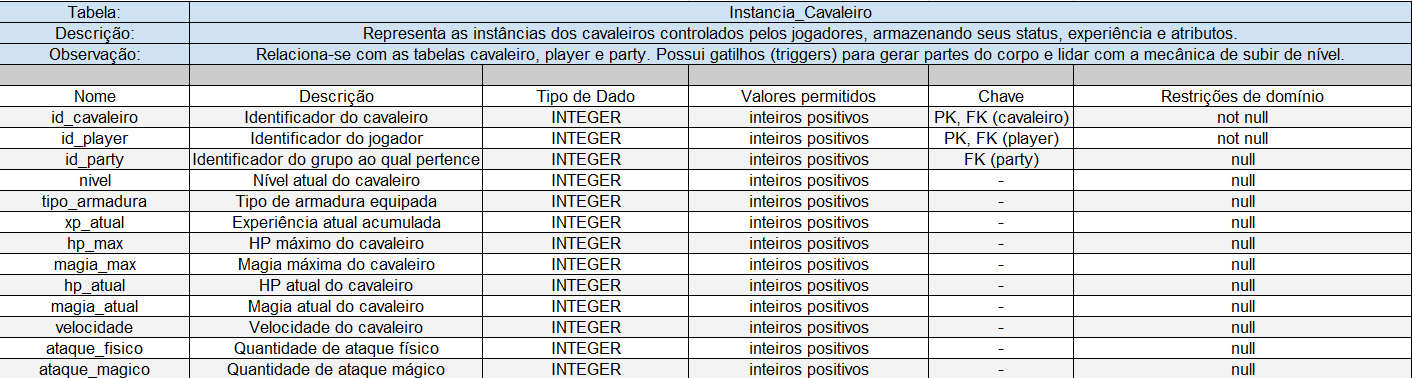

Tabela: Instância Cavaleiro

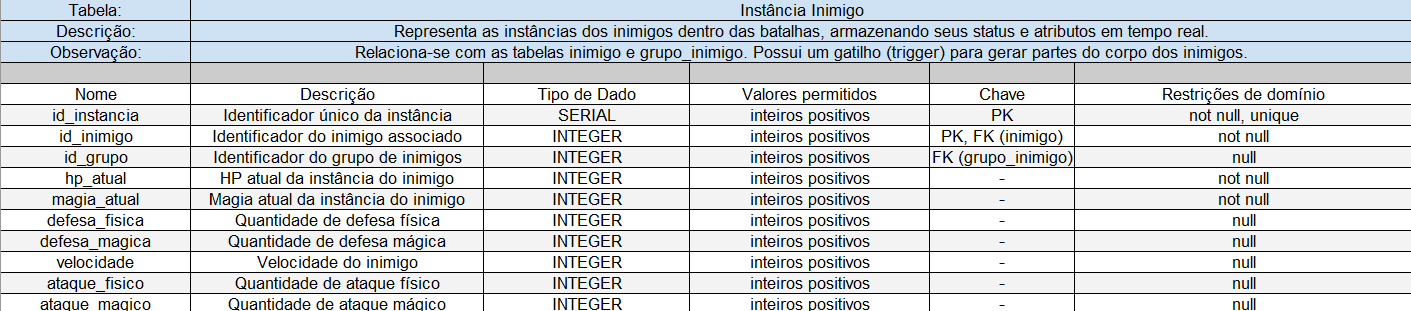

Tabela: Instância inimigo

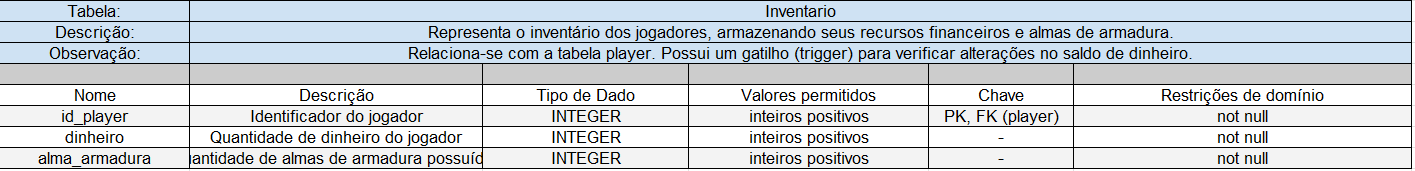

Tabela: Inventário

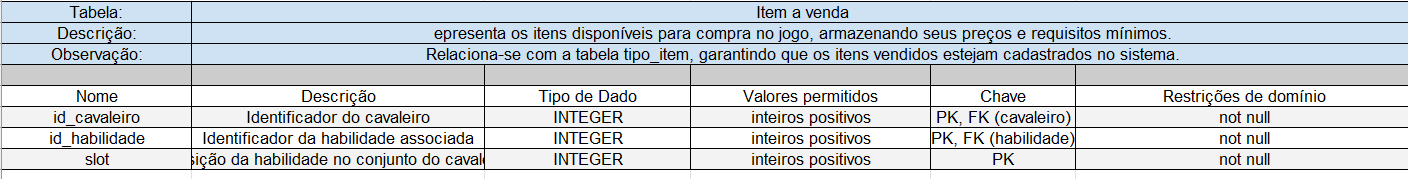

Tabela: Item a venda

Tabela: Habilidade Cavaleiro

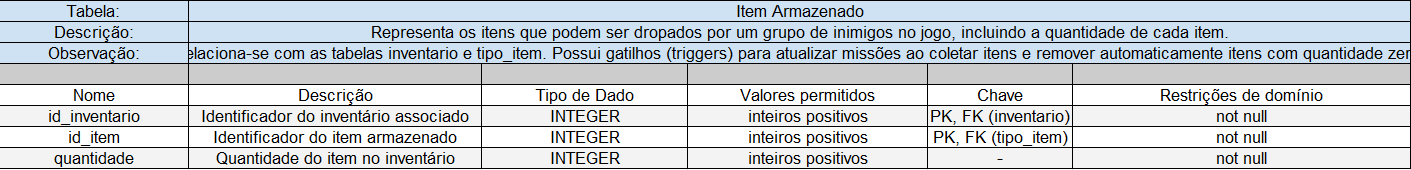

Tabela: Item Armazenado

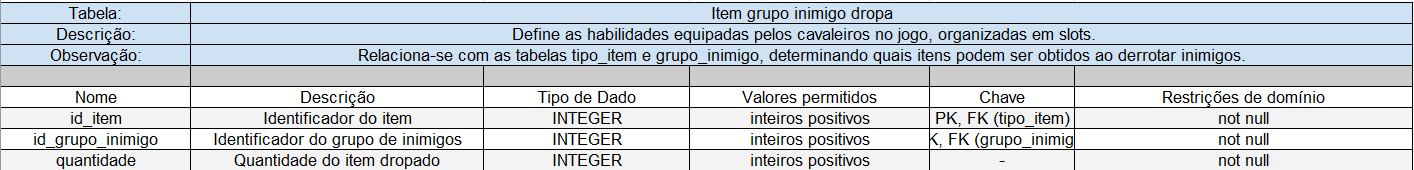

Tabela: Item grupo inimigo dropa

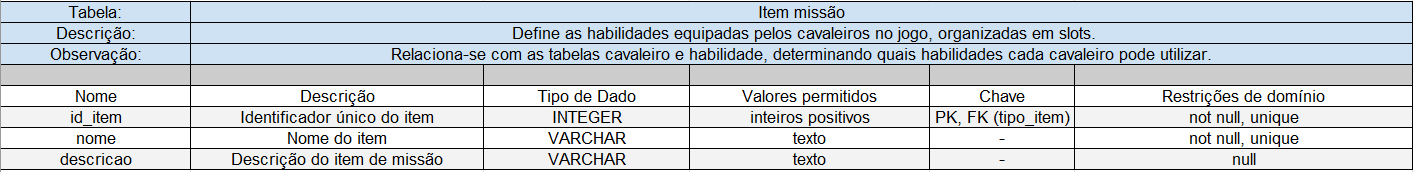

Tabela: Item missão

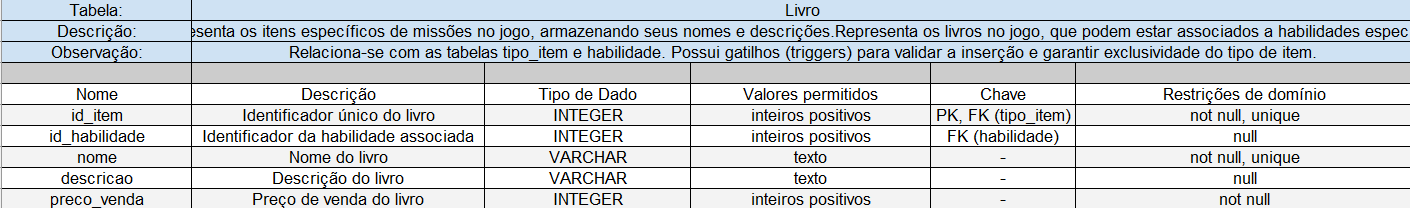

Tabela: Livro

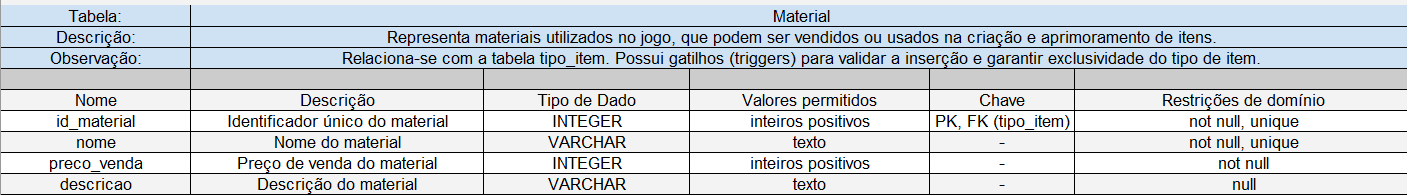

Tabela: Material

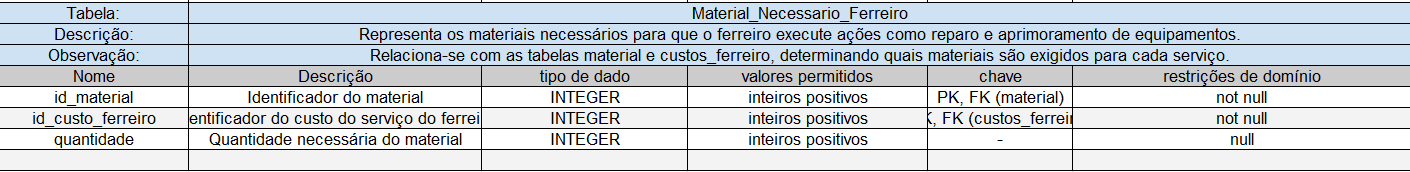

Tabela: Material Necessário Ferreiro

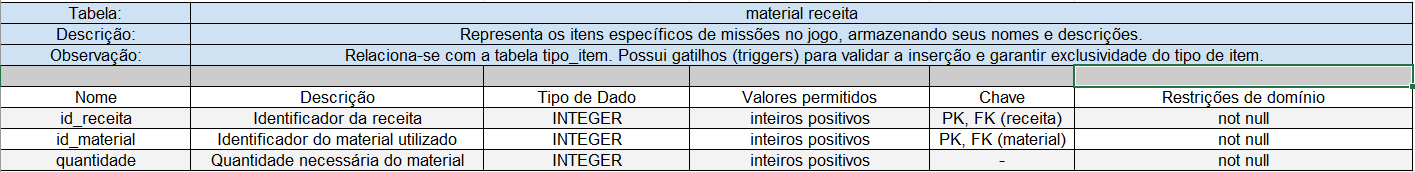

Tabela: Material receita

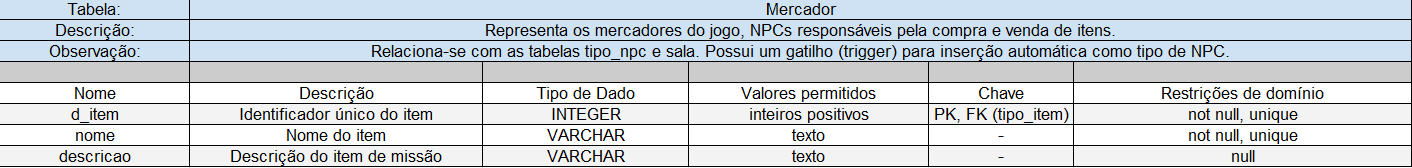

Tabela: Mercador

Tabela: Npc

Tabela: Missão

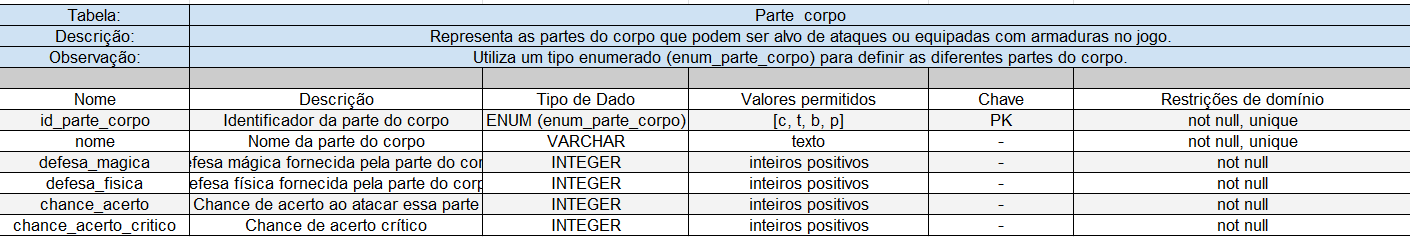

Tabela: Parte Corpo

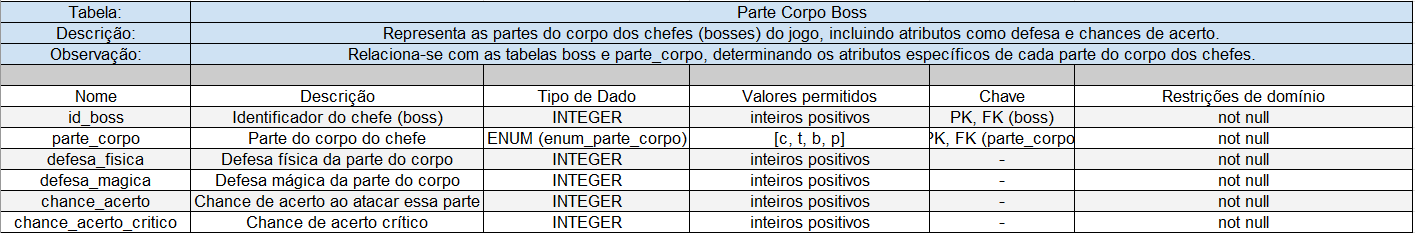

Tabela: Parte Corpo Boss

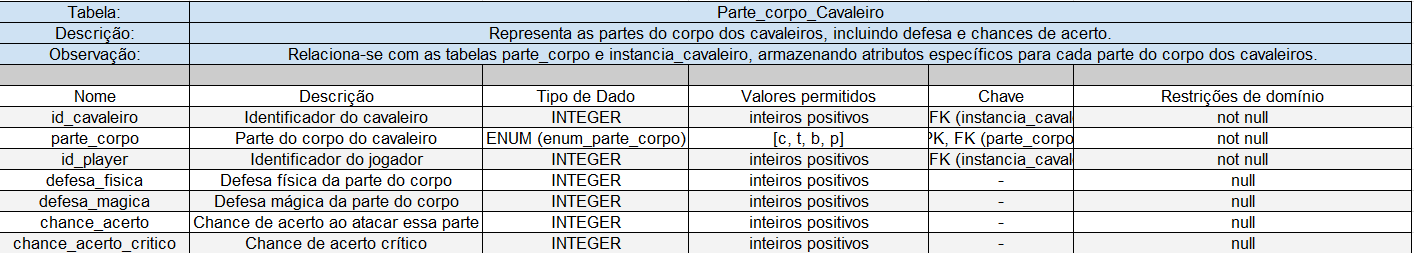

Tabela: Parte Corpo Cavaleiro

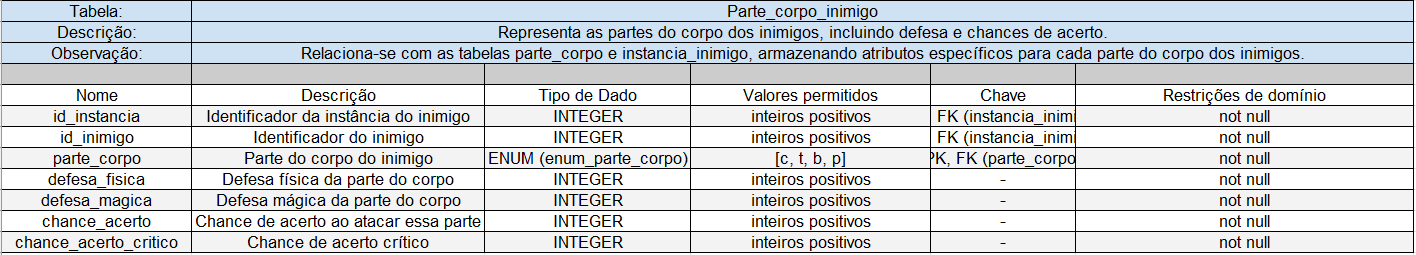

Tabela: Parte corpo inimigo

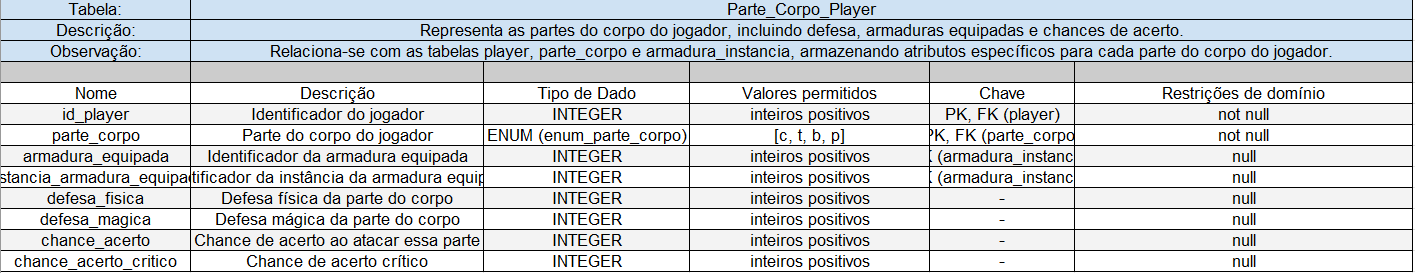

Tabela: Parte corpo player

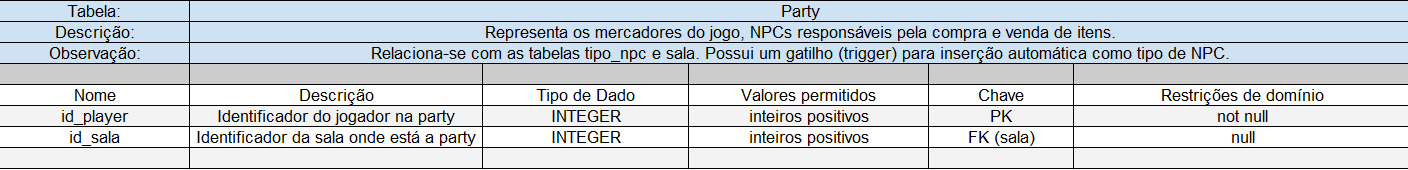

Tabela: Party

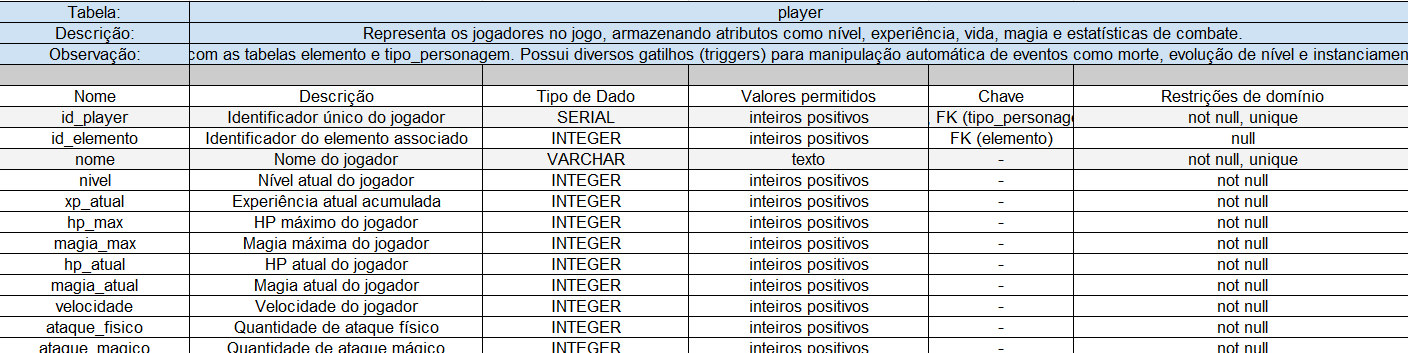

Tabela: Player

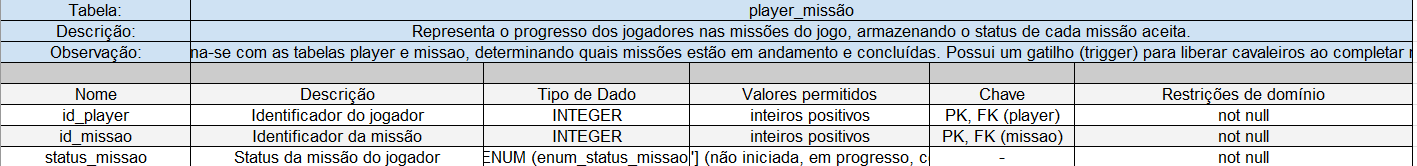

Tabela: Player Missão

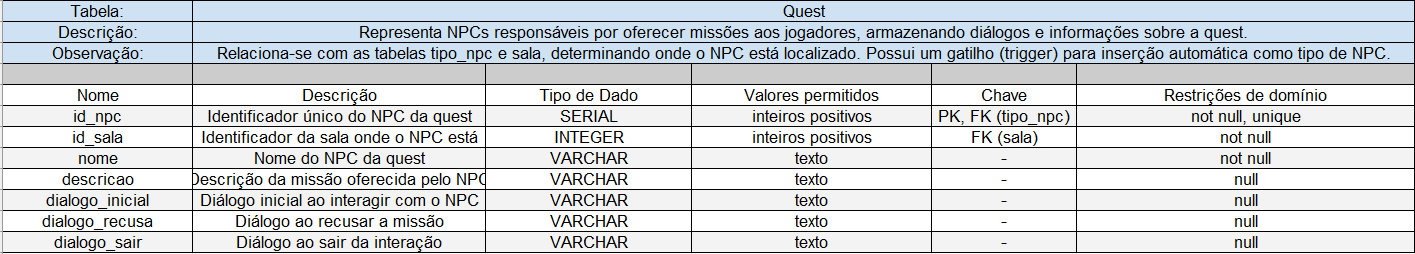

Tabela: Quest

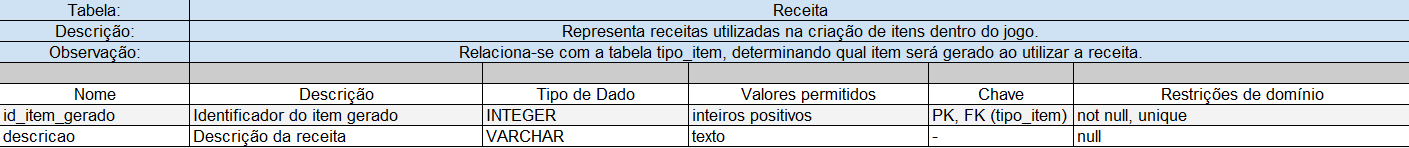

Tabela: Receita

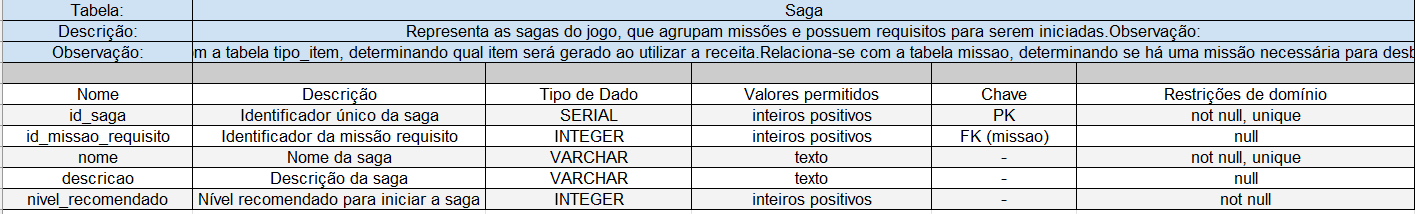

Tabela: Saga

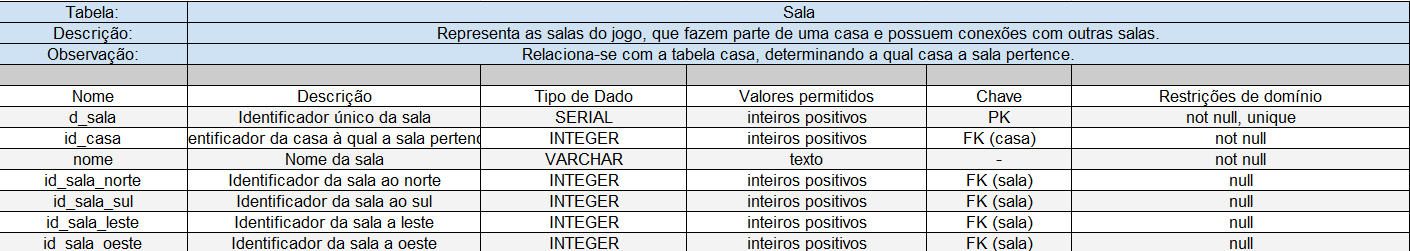

Tabela: Sala

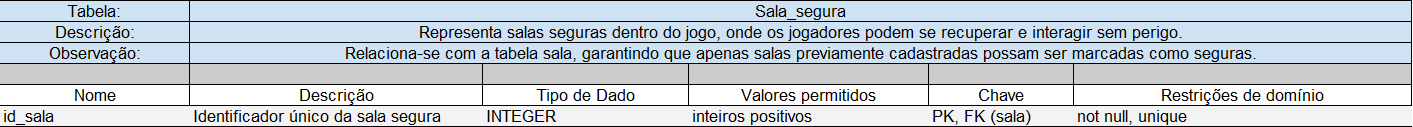

Tabela: Sala segura

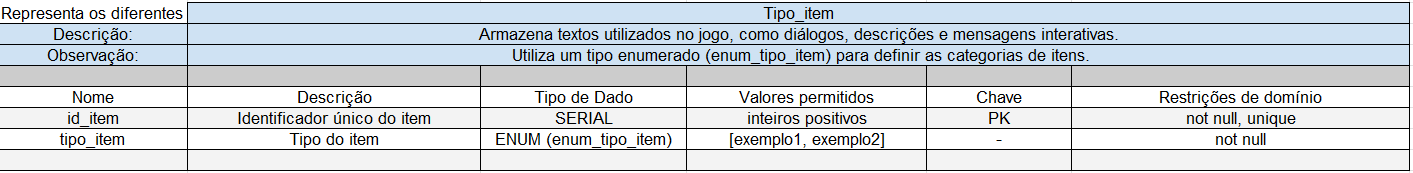

Tabela: Tipo item

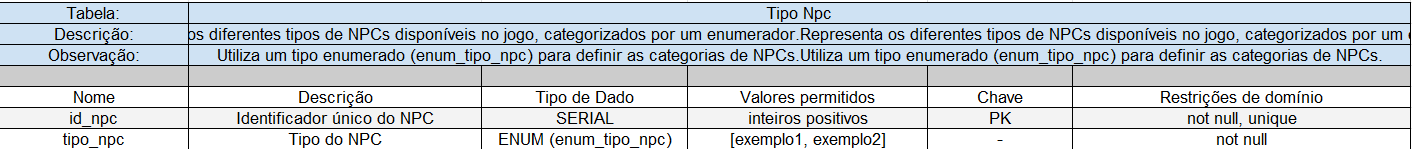

Tabela: Tipo npc

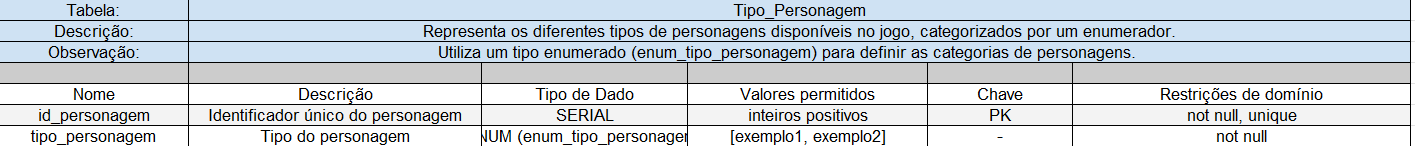

Tabela: Tipo Personagem

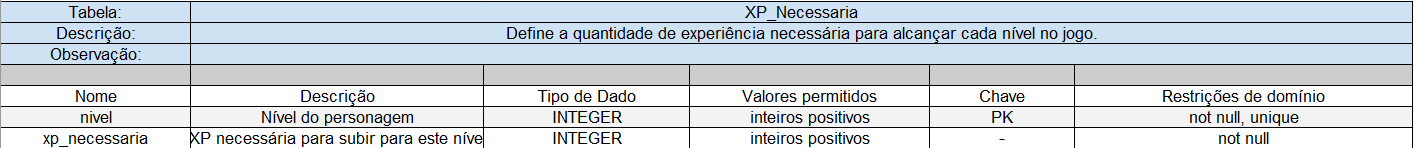

Tabela: xp ncessária

Tabela: receita

Relacionamentos

• Instancia_Cavaleiro:
• id_cavaleiro → Cavaleiro(id_cavaleiro)

• id_party → Party(id_player)

• Elemento:

• fraco_contra → Elemento(id_elemento)

• forte_contra → Elemento(id_elemento)

• Progresso_Player:

• id_player → Player(id_player)
• id_boss → Boss(id_boss)

• id_cavaleiro → Cavaleiro(id_cavaleiro)

• Receita:

• N/A

• Player_Missao:

• id_player → Player(id_player)

• id_missao → Missao(id_missao)

• Xp_Necessaria:

• N/A

• Material_Receita:

• id_receita → Receita(id_item_gerado)

• id_material → Material(id_material)

• Habilidade_Player:

• id_player → Player(id_player)

• id_habilidade → Habilidade(id_habilidade)

• Habilidade_Cavaleiro:

• id_cavaleiro → Cavaleiro(id_cavaleiro)

• id_habilidade → Habilidade(id_habilidade)

• Habilidade_Boss:

• id_boss → Boss(id_boss)

• id_habilidade → Habilidade(id_habilidade)

• Parte_Corpo_Boss:

• id_boss → Boss(id_boss)

• parte_corpo → Parte_Corpo(id_parte_corpo)

• Parte_Corpo_Cavaleiro:

• id_cavaleiro → Cavaleiro(id_cavaleiro)
• parte_corpo → Parte_Corpo(id_parte_corpo)

• id_instancia_cavaleiro → Instancia_Cavaleiro(id_instancia_cavaleiro)

• Player:

• id_elemento → Elemento(id_elemento)

• Parte_Corpo_Player:

• id_player → Player(id_player)
• parte_corpo → Parte_Corpo(id_parte_corpo)
• armadura_equipada → Armadura(id_armadura)

• instancia_armadura_equipada → Armadura_Instancia(id_instancia)

• Elemento_Boss:

• id_elemento → Elemento(id_elemento)

• id_boss → Boss(id_boss)

• Habilidade_Inimigo:

• id_habilidade → Habilidade(id_habilidade)

• id_player → Inimigo(id_inimigo)

• Item_Armazenado:

• id_inventario → Inventario(id_player)

• id_item → Tipo_Item(id_item)

• Item_grupo_inimigo_dropa:

• id_item → Tipo_Item(id_item)

• id_grupo_inimigo → Grupo_inimigo(id_grupo)

• Classe:

• N/A

• Habilidade:

• classe_habilidade → Classe(id_classe)

• elemento_habilidade → Elemento(id_elemento)

• Tipo_Item:

• N/A

• Armadura:

• id_parte_corpo → Parte_Corpo(id_parte_corpo)

• Material:

• N/A

• Item_Missao:

• N/A

• Consumivel:

• N/A

• Livro:

• id_habilidade → Habilidade(id_habilidade)

• Missao:

• id_missao_anterior → Missao(id_missao)

• item_necessario → Item_Missao(id_item)

• Santuario:

• id_missao_requisito → Missao(id_missao)

• id_missao_proximo_santuario → Missao(id_missao)

• Casa:

• id_santuario → Santuario(id_santuario)
• id_missao_requisito → Missao(id_missao)

• id_missao_proxima_casa → Missao(id_missao)

• Sala:

• id_casa → Casa(id_casa)

• Npc_Ferreiro:

• id_sala → Sala(id_sala)

• id_missao_desbloqueia → Missao(id_missao)

• Npc_Quest:

• id_sala → Sala(id_sala)

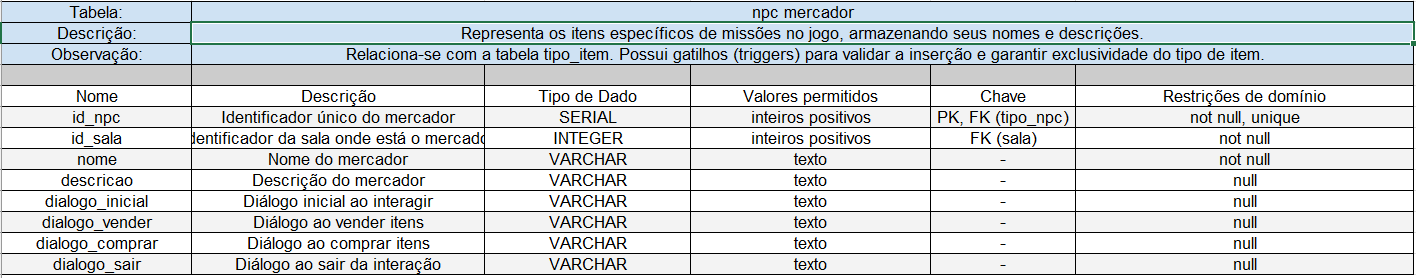

• Npc_Mercador:

• id_sala → Sala(id_sala)

• Inimigo:

• id_elemento → Elemento(id_elemento)

• id_classe → Classe(id_classe)

• Instancia_Inimigo:

• id_inimigo → Inimigo(id_inimigo)

• id_grupo → Grupo_inimigo(id_grupo)

• Grupo_inimigo:

• id_sala → Sala(id_sala)

• Inventario:

• id_player → Player(id_player)

• Armadura_Instancia:

• id_armadura, id_parte_corpo_armadura → Armadura(id_armadura, id_parte_corpo)

• id_inventario → Inventario(id_player)

• Item_a_venda:

• id_item → Tipo_Item(id_item)

• Party:

• id_sala → Sala(id_sala)

Tipo: tipo_item

Representa os tipos de itens no sistema.

Valor	Significado
a	armadura
m	material
i	item_missao
c	consumivel
l	livro

---

Tipo: parte_corpo

Representa as partes do corpo.

Valor	Significado
c	cabeça
t	tronco
b	braços
p	pernas

---

Tipo: enum_tipo_item

Representa os tipos de itens no sistema.

Valor	Significado
a	armadura
m	material
i	item_missao
c	consumivel
l	livro

---

Tipo: enum_parte_corpo

Representa as partes do corpo.

Valor	Significado
c	cabeça
t	tronco
b	braços
p	pernas

---
