Modelo Relacional

Introdução

O Modelo Relacional (MREL) é uma ferramenta essencial na modelagem de dados, fornecendo uma representação lógica detalhada das entidades e seus relacionamentos no contexto do banco de dados. Ao contrário de artefatos específicos de um sistema de gerenciamento de banco de dados (SGBD), o MREL é independente de plataformas, oferecendo uma visão abstrata e organizada da estrutura de dados.

Ele descreve como as entidades estão interligadas e como os dados são organizados, permitindo uma compreensão profunda da arquitetura do banco de dados e facilitando o processo de implementação e manutenção do sistema.

Metodologia

A metodologia utilizada para construção do modelo relacional iniciou-se com o mapeamento das entidades e seus atributos a partir do Modelo Entidade-Relacionamento (MER) previamente elaborado. Em seguida, foram identificadas as chaves primárias de cada entidade e estabelecidos os relacionamentos entre elas, garantindo a integridade referencial dos dados.

Posteriormente, o modelo foi submetido à normalização para eliminar redundâncias e garantir a consistência das informações. Por fim, o modelo foi representado em um diagrama relacional, demonstrando de forma clara e organizada as tabelas, chaves primárias e chaves estrangeiras que compõem a estrutura do banco de dados.

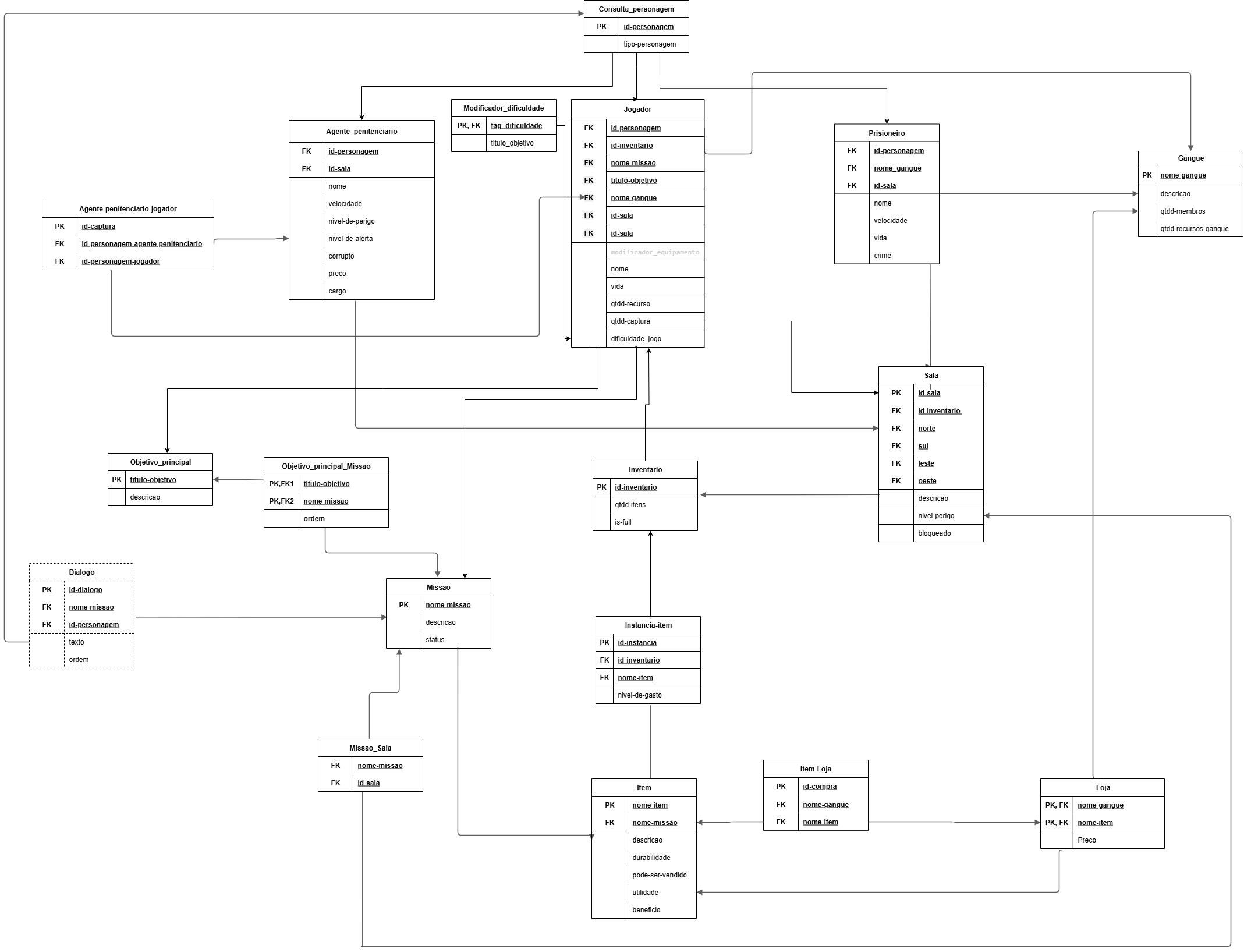

Modelo Relacional

Caso não seja possível visualizar o Diagrama Entidade relacionamento pela imagem, tente pelo iframe do draw.io logo abaixo:

📑 Histórico de Versões

Versão	Data	Descrição	Autor
1.0	21/04/2025	Criação da página do modelo relacional	Mayara Alves
2.0	01/05/2025	Criação do modelo relacional	Ana Carolina e Renann Gomes
2.1	02/05/2025	Ajuste do modelo relacional	Ana Carolina e Renann Gomes
3.0	13/06/2025	Altera imagem do Modelo Relacional e adiciona embed	Maria Alice
4.0	30/06/2025	Adiciona norte, sul, leste e oeste na tabela de salas	Maria Alice
5.0	30/06/2025	Modifica Jogador e adiciona Modificador_dificuldade	Marllon Cardoso
5.1	07/07/2025	Atualiza modelo relaciona	Maria Alice
