DER - Diagrama Entidade Relacionamento
Introdução
O Diagrama Entidade-Relacionamento (DER) é uma representação gráfica composta por diversos elementos que visam ilustrar os principais componentes do modelo Entidade-Relacionamento. Estes componentes incluem entidades, atributos, chaves primárias, relacionamentos e restrições estruturais, entre outros.
Este diagrama oferece uma visão lógica do banco de dados, proporcionando uma compreensão abrangente da estrutura dos dados dentro de um sistema. Ele ajuda a visualizar como as entidades estão relacionadas umas com as outras e como os dados estão organizados, oferecendo assim um conceito mais amplo sobre a estruturação dos dados em um sistema.
Metodologia
Para criar o Diagrama de Entidade-Relacionamento (DER), utilizamos o Lucidchart e o Miro, que são plataformas online de diagramação que oferece uma variedade de ferramentas e recursos para criar e visualizar diagramas de forma colaborativa e intuitiva.
Uma vantagem significativa dessas plataformas foi a capacidade de colaborar em tempo real com outros membros da equipe. Isso nos permitiu trabalhar juntos na criação e revisão do diagrama, facilitando a comunicação e garantindo a precisão do resultado final.

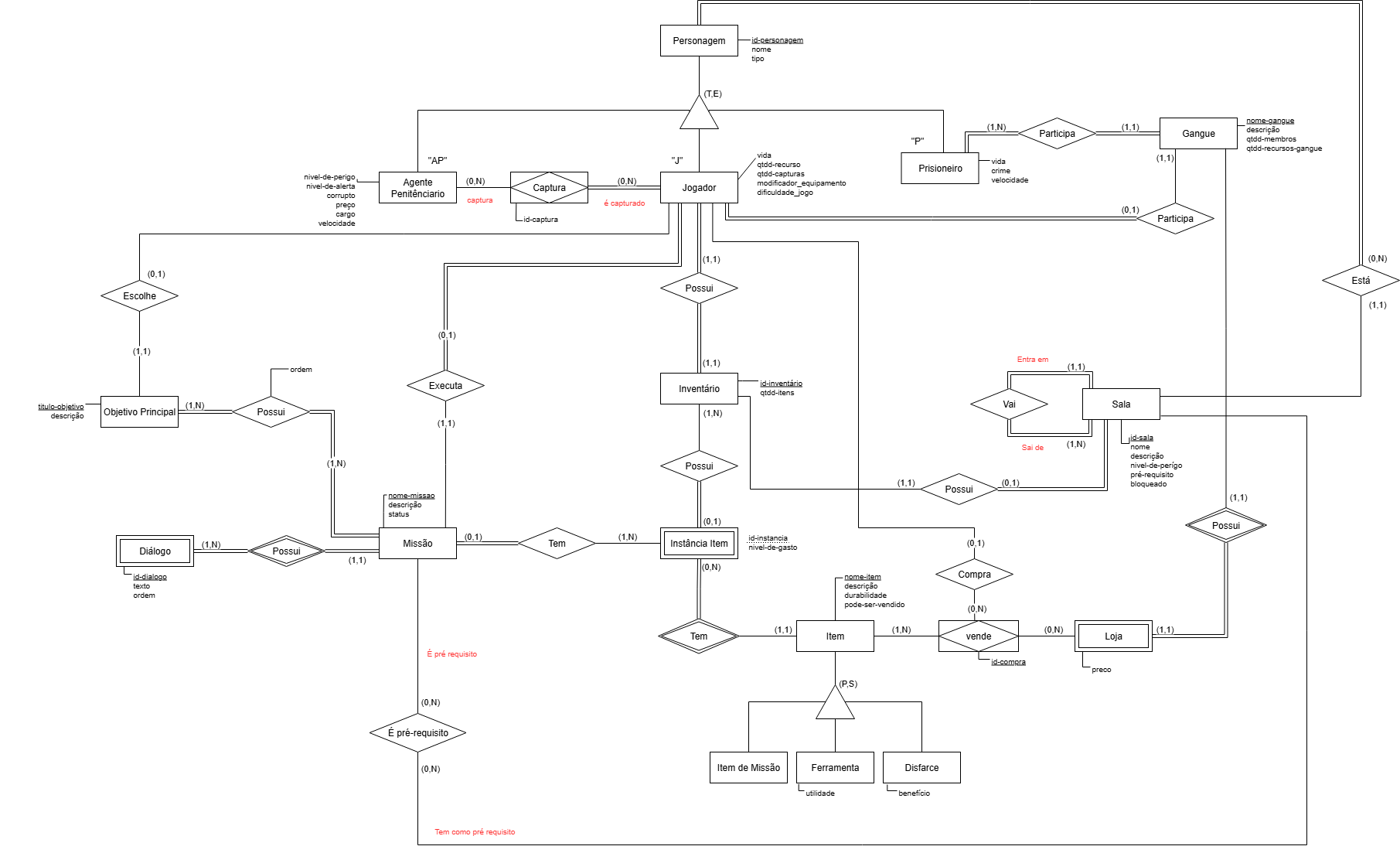

Diagrama Entidade-Relacionamento
📑 Histórico de Versões
| Versão | Data | Descrição | Autor |
|---|---|---|---|
1.0 |
21/04/2025 | Criação da página Diagrama Entidade-Relacionamento | Mayara Alves |
