Diagrama Entidade-Relacionamento (DER)
O que é o Diagrama Entidade-Relacionamento?
O Diagrama Entidade-Relacionamento (DER) representa as principais entidades do sistema e os relacionamentos entre elas. No contexto do jogo Lord of The Rings, esse diagrama ajuda a organizar e visualizar as informações que sustentam o funcionamento do jogo, servindo como base para a modelagem do banco de dados. Ele oferece uma visão lógica e abstrata da estrutura dos dados, facilitando o entendimento de como as informações estão organizadas e interligadas dentro do sistema. O DER é composto por elementos como entidades, atributos (incluindo chaves primárias), relacionamentos e restrições estruturais.
Diagrama Entidade-Relacionamento do Projeto:
Atenção!
O conteúdo deste tópico poderá sofrer alterações ao longo da Disciplina de Sistema de Banco de Dados 1. Portanto, os Diagramas Entidade-Relacionamento serão organizadas iniciando pela versão mais recente e finalizando com a versão mais antiga.

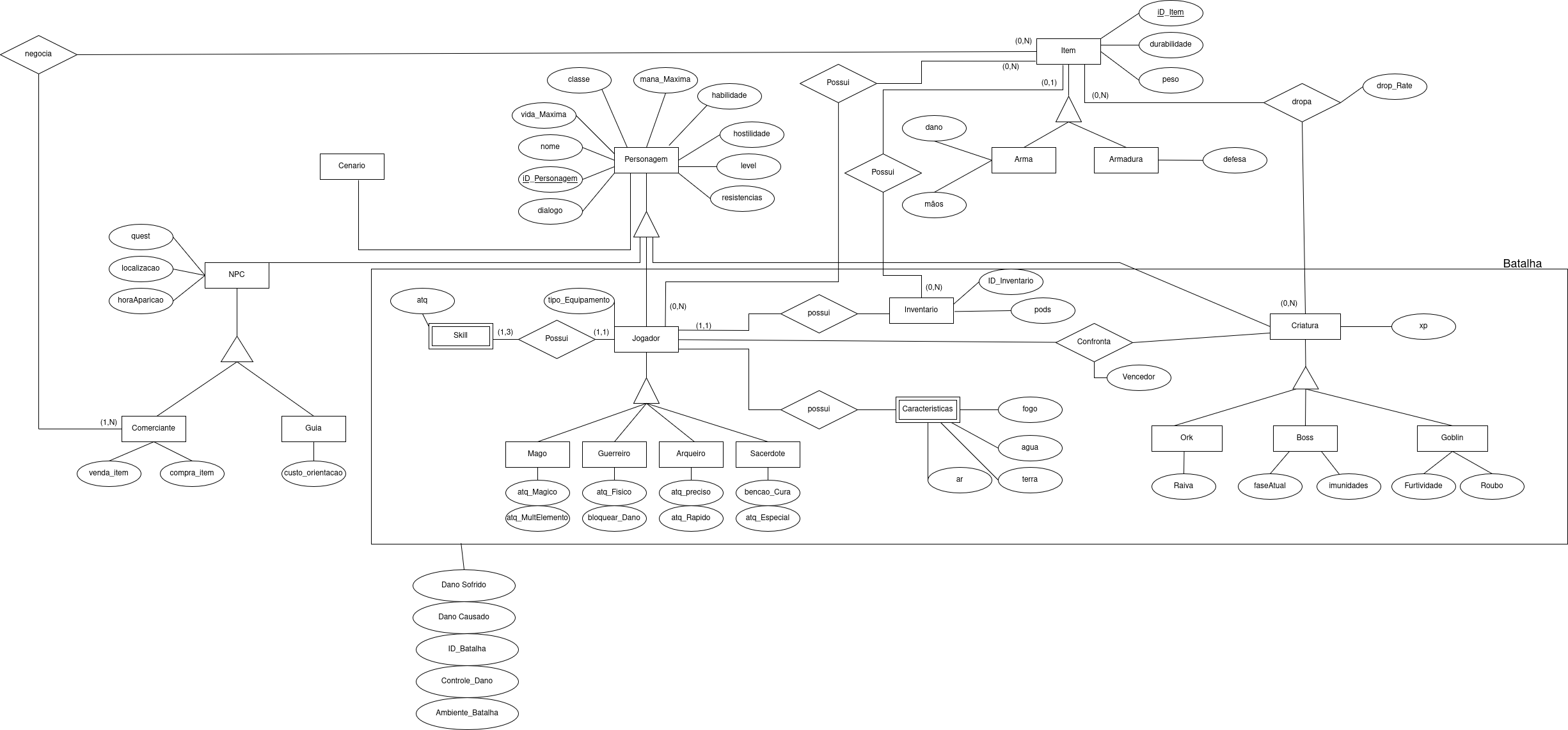

A seguir, está a imagem do diagrama de entidade-relacionamento desenvolvido para o jogo:
Figura 1: DER Lord of The Rings
Fonte: Autores

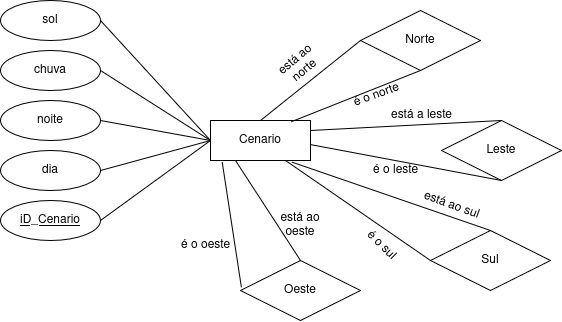

A seguir, está a imagem do diagrama de entidade-relacionamento desenvolvido para o mapa do jogo:
Figura 1: DER Mapa Lord of The Rings
Fonte: Autores
Tabela de Versionamento
| Versão | Data | Descrição | Autor(es) | Revisor(es) |
|---|---|---|---|---|
| 1.0 | 02/04/2025 | Criação Docs DER | Gabriel Esteves e Yan Luca Viana de Araújo Fontenele | Felipe das Neves |
| 1.1 | 13/06/2025 | Atualização do Artefato | Felipe das Neves | Felipe das Neves |
